泵用氣膜機械密封供氣系統原理

    泵用氣膜機械密封供氣系統原理：

    為便于理解供氣系統的工作原理，從幾個例子入手。圖4-15為泵用氣膜機械密封的供氣系統及其流程實物圖。221機械密封

    圖中所示，阻塞氣體(或緩沖氣體)單元和過濾單元對機械密封來說是必不可少的，這些單元均包括了密封監測與控制所需要的所有的組成部分。

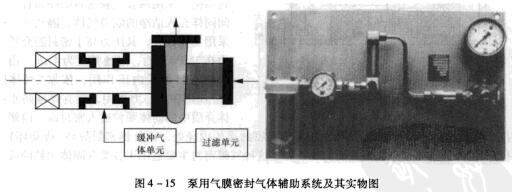

    圖4~15泵用氣膜密封氣體輔助系統及其實物圖

    來自氮?dú)庠吹臍怏w必須經過濾器過濾，目的是防止氣體中的顆粒進人測量?jī)x器或密封端面間隙內。過濾器單元標稱衡貴1um，即最大允許粒徑小于密封端面間隙。簡單的過濾器被用來作為標準，而對可逆的雙重過濾器也可能會有更髙的要求。減壓閥可調節壓力使供氣系統中氣體的壓力高于所需要的氣體壓力。

    阻塞(緩沖）氣體消耗量可從流量計上讀出。在發生事故時，即密封氣體供應失敗，止回閥可阻止產品(工藝介質)流人供氣系統。
